Ip68 نایلان کیبل گلینڈ

ڈیزائن اور تعمیر

نایلان مواد

کیبل غدود کے لیے نایلان کا استعمال کئی فوائد پیش کرتا ہے۔ نایلان ایک مضبوط اور پائیدار مواد ہے جو مکینیکل تناؤ، اثر اور کمپن کا مقابلہ کر سکتا ہے۔ یہ کیمیکلز، تیل اور سالوینٹس کے خلاف بھی مزاحم ہے، جس سے یہ صنعتی اور بیرونی ماحول کی ایک قسم میں استعمال کے لیے موزوں ہے۔

IP68 کیبل غدود میں استعمال ہونے والے نایلان مواد کو عام طور پر شیشے کے فائبر یا دیگر اضافی اشیاء سے تقویت ملتی ہے تاکہ اس کی میکانکی خصوصیات اور حرارت کی مزاحمت کو مزید بہتر بنایا جا سکے۔

سگ ماہی کا طریقہ کار

کیبل غدود میں ایک منفرد سیلنگ میکانزم ہے جو واٹر ٹائٹ اور ڈسٹ پروف مہر فراہم کرتا ہے۔ یہ میکانزم عام طور پر ایک کمپریشن انگوٹی، ایک سگ ماہی گاسکیٹ، اور ایک تالا لگانے والی نٹ پر مشتمل ہوتا ہے۔ جب کیبل کو غدود کے ذریعے داخل کیا جاتا ہے تو، کمپریشن رنگ اور سگ ماہی کی گسکیٹ کو کمپریس کیا جاتا ہے، جس سے کیبل کے گرد ایک سخت مہر بن جاتی ہے۔ لاکنگ نٹ پھر غدود کو اپنی جگہ پر محفوظ کرتا ہے، اس بات کو یقینی بناتا ہے کہ مہر برقرار رہے۔

سگ ماہی گاسکیٹ عام طور پر ربڑ یا سلیکون جیسے لچکدار مواد سے بنائی جاتی ہے، جو کیبل کی شکل کے مطابق ہوتی ہے اور ایک قابل اعتماد مہر فراہم کرتی ہے۔ کمپریشن رِنگ اور لاکنگ نٹ دھات یا مضبوط پلاسٹک سے بنائے گئے ہیں، جو غدود پر لگنے والی قوتوں کو برداشت کرنے کے لیے ضروری طاقت اور استحکام فراہم کرتے ہیں۔

کیبل سائز مطابقت

وہ مختلف کیبل قطروں کو ایڈجسٹ کرنے کے لیے سائز کی ایک وسیع رینج میں دستیاب ہیں۔ غدود کیبل کے گرد مضبوطی سے فٹ ہونے کے لیے بنائے گئے ہیں، پانی اور دھول کو کنکشن میں داخل ہونے سے روکتے ہیں۔ کچھ ماڈلز میں ایڈجسٹ ایبل سائزنگ کے اختیارات بھی ہوتے ہیں، جو مختلف کیبل سائزز پر اپنی مرضی کے مطابق فٹ ہونے کی اجازت دیتے ہیں۔

کیبل گلینڈ کے ڈیزائن میں استعمال ہونے والی کیبل کی قسم کو بھی مدنظر رکھا جاتا ہے۔ مثال کے طور پر، بکتر بند کیبلز، غیر آرمرڈ کیبلز، اور لچکدار کیبلز کے لیے مخصوص غدود بنائے گئے ہیں، جو ہر قسم کے لیے مناسب فٹ اور سیل کو یقینی بناتے ہیں۔

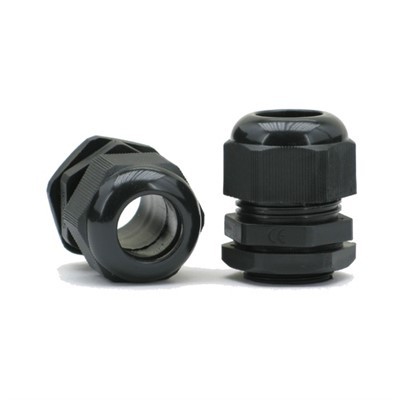

پروڈکٹ کا نام:	IP68 اسپائرل نایلان کیبل گلینڈ/لچکدار بلیک نایلان کیبل گلینڈ
مواد:	PA(NYLON)،UL 94V-2
ہرمیٹک مہر:	این بی آر، ای پی ڈی ایم
کام کرنے کا درجہ حرارت:	-40 ڈگری سے 100 ڈگری جامد حالت میں
	120 ڈگری تک فوری گرمی کی مزاحمت
	-20 ڈگری سے 80 ڈگری متحرک حالت میں
	100 ڈگری تک فوری گرمی کی مزاحمت
رنگ:	سیاہ، ہلکا گرے.
تھریڈ:	میٹرک، پی جی، این پی ٹی، جی
تحفظ:	IP68-5بار
سرٹیفیکیشن:	SGS CE ROHS IP68 Reach
ایچ ایس کوڈ:	8547200000
استعمال شدہ:	عمارت کی صنعت کی مشینری، بجلی کی صنعت





تھریڈ	کلیمپ کی حد	H	جی ایل	d	رینچ کا سائز	آئٹم نمبر	آئٹم نمبر
	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	ملی میٹر	سرمئی
M12x1,5	3-6,5	54	8	7	15	M1207SR	M1207SRB
M12x1,5	2-5	54	8	7	15	M1205SR	M1205SRB
M16x1,5	4-8	63	8	8,5	19	M1608SR	M1608SRB
M16x1,5	2-6	63	8	8,5	19	M1606SR	M1606SRB
M16x1,5	5-10	78	8	10,5	22	M1610SR	M1610SRB
M16x1,5	3-7	78	8	10,5	22	M1607SR	M1607SRB
M20x1,5	6-12	90	9	13	24	M2012SR	M2012SRB
M20x1,5	5-9	90	9	13	24	M2009SR	M2009SRB
M20x1,5	10-14	100	9	15,5	27	M2014SR	M2014SRB
M20x1,5	7-12	100	9	15,5	27	M2012SR	M2012SRB
M25x1,5	13-18	114	11	20	33	M2518SR	M2518SRB
M25x1,5	9-16	114	11	20	33	M2516SR	M2516SRB
M12x1,5	3-6,5	54	15	7	15	M1207SRL	M1207SRBL
M12x1,5	2-5	54	15	7	15	M1205SRL	M1205SRBL
M16x1,5	4-8	63	15	8,5	19	M1608SRL	M1608SRBL
M16x1,5	2-6	63	15	8,5	19	M1606SRL	M1606SRBL
M16x1,5	5-10	78	15	10,5	22	M1610SRL	M1610SRBL
M16x1,5	3-7	78	15	10,5	22	M1607SRL	M1607SRBL
M20x1,5	6-12	90	15	13	24	M2012SRL	M2012SRBL
M20x1,5	5-9	90	15	13	24	M2009SRL	M2009SRBL
M20x1,5	10-14	100	15	15,5	27	M2014SRL	M2014SRBL
M20x1,5	7-12	100	15	15,5	27	M2012SRL	M2012SRBL
M25x1,5	13-18	114	15	20	33	M2518SRL	M2518SRBL
M25x1,5	9-16	114	15	20	33	M2516SRL	M2516SRBL



صنعتی آٹومیشن

صنعتی آٹومیشن سسٹمز میں، وہ بجلی کے کنکشن کو دھول، نمی اور دیگر آلودگیوں سے بچانے کے لیے استعمال ہوتے ہیں۔ وہ عام طور پر فیکٹریوں، مینوفیکچرنگ پلانٹس، اور پروسیس کنٹرول سسٹمز میں پائے جاتے ہیں، جہاں مشینری اور آلات کے آپریشن کے لیے قابل اعتماد برقی کنکشن ضروری ہیں۔

کیبل کے غدود کا استعمال ان کیبلز کو سیل کرنے کے لیے کیا جاتا ہے جو سینسر، ایکچویٹرز، کنٹرول پینلز اور دیگر اجزاء کو جوڑتے ہیں، اس بات کو یقینی بناتے ہیں کہ سخت صنعتی ماحول میں بھی یہ کنکشن قابل اعتماد رہیں۔



آؤٹ ڈور لائٹنگ

آؤٹ ڈور لائٹنگ فکسچر کو اکثر عناصر کے خلاف اعلیٰ سطح کے تحفظ کی ضرورت ہوتی ہے۔ ان کا استعمال ان کیبلز کو سیل کرنے کے لیے کیا جاتا ہے جو ان فکسچر کو پاور سورس سے جوڑتے ہیں، پانی اور دھول کو کنکشن میں داخل ہونے سے روکتے ہیں اور نقصان پہنچاتے ہیں۔

غدود زمین کی تزئین کی روشنی، اسٹریٹ لائٹنگ، اور دیگر آؤٹ ڈور لائٹنگ ایپلی کیشنز میں بھی استعمال ہوتے ہیں جہاں بارش، برف اور دھول کی نمائش ایک تشویش کا باعث ہے۔



میرین اور آف شور ایپلی کیشنز

سمندری اور سمندری ماحول میں، کھارے پانی، نمی اور سخت موسمی حالات کی نمائش برقی رابطوں کو کافی نقصان پہنچا سکتی ہے۔ ان کا استعمال بحری جہازوں، آف شور پلیٹ فارمز اور دیگر سمندری ڈھانچے پر کیبلز کو سیل کرنے کے لیے کیا جاتا ہے، جو ایک قابل اعتماد اور واٹر ٹائٹ کنکشن فراہم کرتے ہیں۔

غدود کھارے پانی کے سنکنار اثرات کو برداشت کرنے کے لیے بنائے گئے ہیں اور اکثر ایسے مواد سے بنائے جاتے ہیں جو UV تابکاری اور دیگر ماحولیاتی عوامل کے خلاف مزاحم ہوتے ہیں۔

ٹیلی کمیونیکیشن اور ڈیٹا سینٹرز

ٹیلی کمیونیکیشنز اور ڈیٹا سینٹر ایپلی کیشنز میں، ان کا استعمال ان کیبلز کی حفاظت کے لیے کیا جاتا ہے جو سرورز، سوئچز اور روٹرز جیسے آلات کو جوڑتی ہیں۔ غدود اس بات کو یقینی بناتے ہیں کہ کنکشن قابل اعتماد اور مداخلت سے پاک رہیں، یہاں تک کہ ان ماحول میں بھی جہاں دھول اور نمی موجود ہو۔

کیبل کے غدود فائبر آپٹک کیبل کی تنصیبات میں بھی استعمال ہوتے ہیں، جو نازک آپٹیکل ریشوں کے لیے ایک محفوظ اور واٹر ٹائٹ سیل فراہم کرتے ہیں۔

پیکنگ

1. عام پیکنگ: پولی بیگ + لیبل + ایکسپورٹ کارٹن

2. اپنی مرضی کے مطابق پیکنگ: ہیڈر کارڈ پیکنگ، کارڈ پیکنگ کے ساتھ چھالا، ڈبل بلیسٹر پیکنگ، کنستر پیکنگ، دیگر پیکنگ گاہکوں کی ضرورت کے مطابق فراہم کی جا سکتی ہے۔





1: کیبل غدود کے لیے نایلان استعمال کرنے کے کیا فوائد ہیں؟
نایلان مضبوط، پائیدار ہے، مکینیکل تناؤ، اثر اور کمپن کا مقابلہ کر سکتا ہے۔ یہ کیمیکلز، تیل اور سالوینٹس کے خلاف بھی مزاحم ہے، جو مختلف صنعتی اور بیرونی ماحول کے لیے موزوں ہے۔ شیشے کے فائبر سے تقویت یافتہ، یہ مکینیکل خصوصیات اور گرمی کی مزاحمت کو بڑھاتا ہے۔



2: ip68 نایلان کیبل گلینڈ کی سگ ماہی کا طریقہ کار کیسے کام کرتا ہے؟
یہ ایک کمپریشن انگوٹی، سگ ماہی گسکیٹ اور لاکنگ نٹ پر مشتمل ہے۔ جب کیبل ڈالی جاتی ہے تو، انگوٹھی اور گسکیٹ کو کمپریس کرکے ایک سخت مہر بنائی جاتی ہے۔ لاکنگ نٹ غدود کو محفوظ بناتا ہے، اس بات کو یقینی بناتا ہے کہ مہر برقرار رہے۔



3: کمپریشن رِنگ اور لاکنگ نٹ کن مواد سے بنے ہیں؟
وہ دھات یا مضبوط پلاسٹک سے بنائے جاتے ہیں تاکہ غدود پر قوتوں کو برداشت کرنے کے لیے طاقت اور استحکام فراہم کیا جا سکے۔



4: سگ ماہی گاسکیٹ عام طور پر کس چیز سے بنی ہوتی ہے؟
جواب: یہ عام طور پر لچکدار مواد سے بنا ہوتا ہے جیسے ربڑ یا سلیکون کیبل کی شکل کے مطابق ہوتا ہے اور ایک قابل اعتماد مہر فراہم کرتا ہے۔



5: کیا ان کے مختلف سائز ہیں؟
جی ہاں، وہ مختلف کیبل قطروں کو ایڈجسٹ کرنے کے لیے سائز کی ایک وسیع رینج میں دستیاب ہیں۔ کچھ ماڈلز میں ایڈجسٹ سائز کے اختیارات ہوتے ہیں۔



6: غدود کیبل کی مختلف اقسام کے لیے مناسب فٹ ہونے کو کیسے یقینی بناتے ہیں؟
ہر قسم کے لیے مناسب فٹ اور سیل کو یقینی بنانے کے لیے بکتر بند، غیر مسلح اور لچکدار کیبلز کے لیے مخصوص غدود بنائے گئے ہیں۔



7: کیا ip68 نایلان کیبل کے غدود پانی اور دھول کو کنکشن میں داخل ہونے سے روک سکتے ہیں؟
جی ہاں، وہ پانی اور دھول کو داخل ہونے سے روکنے کے لیے کیبل کے گرد مضبوطی سے فٹ ہونے کے لیے ڈیزائن کیے گئے ہیں۔



8: کیا وہ صنعتی ماحول کے لیے موزوں ہیں؟
بالکل۔ کیمیکلز، تیل اور سالوینٹس کے خلاف ان کی پائیداری اور مزاحمت کی وجہ سے، یہ صنعتی ماحول کے لیے انتہائی موزوں ہیں

.
